4.3.3. Wissen für graphische Erklärungen
Bei der Erstellung von Erklärungen stellt sich häufig die Frage, in welcher Form sie präsentiert werden können. Graphiken stellen eine interessante Alternative zu Texten dar. Sie können bei der Vermittlung von Wissen sehr hilfreich sein. Eine Animation kann beispielsweise ein gutes Verständnis von die Funktionsweise des Herzens geben.352 Es gibt auch einige Bereiche, in denen Graphik eine so bedeutende Rolle spielt, daß verbale Erklärungen nur schwer erstellbar sind. Als Beispiel sei hier die Navigation genannt.353
Graphische Erklärungen können in unterschiedlicher Form gegeben werden. ALEXANDER354 nennt folgende Hauptformen:
- Grafen: Historische Trends und Voraussagen
- Bäume: für Hierarchien, Programm Trace
- Modelle: Diagramme, zum Teil animiert, Videos
- Karten: geographische Verteilung, Radarschirme
- Farbcodes: Farben können Unterscheidungen hervorheben, Fehler anzeigen

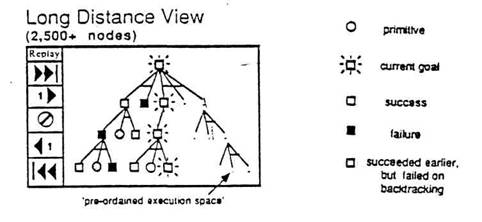

Die graphische Darstellung des Trace ist eine häufig verwendete Technik. Diese graphische Sicht auf den Schlußfolgerungsbaum kann dem Benutzer helfen, die Beziehungen zwischen dem Problem und den Aktionen des Systems zu verstehen.355 Abb. 21 zeigt schematisch die graphische Darstellung eines Trace.
Abb. 21: Graphische Darstellung einer Schußfolgerungskette356
Das Problem bei dieser Form der Darstellung der Schlußfolgerungskette liegt in der Vielzahl der Regeln, die getestet und eventuell aktiviert werden. Schon bei sehr kleinen Problemen reicht der Bildschirm nicht mehr aus, um den Ableitungsbaum komplett darzustellen. Es besteht zwar die Möglichkeit, mit Hilfe der Fenstertechnik Teile des Gesamtbildes zu zeigen. Dies Darstellung in Ausschnitten ist aber für den Benutzer sehr unübersichtlich und verwirrend.357
Graphik kann auch im Vorfeld der Erklärung, unter dem Gesichtspunkt der Reduzierung des Bedarfs an Erklärungen, gesehen werden.358 Beim wissensbasierten System DEX.C3 zur Fehler-diagnose in automatischen Getrieben wird während des gesamten Dialoges das Getriebe in perspektivischer Darstellung gezeigt. Während des Dialoges werden die Bauteile, die gerade untersucht werden, durch Blinken hervorgehoben. Auf diese Weise ist der Benutzer jederzeit über den Fortgang der Untersuchung informiert und kann die Eingrenzung des Fehlers beobachten.359 WHY-Fragen werden durch eine derartige Form der Darstellung zum Teil schon beim Entstehen der Frage beantwortet.
350 MOORE, D.J.; SWARTOUT, W.R.: Explanations in Expertsystems, a.a.O., S. 13.
351 Vgl. KIDD, A.L.: What do User Ask?, a.a.O., S. 11.
352 Vgl. ALEXANDER, I.: Graphical Explanation, in: ALVEY
KNOWLEDGE BASED SYSTEMS CLUB, EXPLANATION SPECIAL
INTEREST GROUP (HRSG.): The Second Alvey Explanation
Workshop, Proceedings, University of Surrey, Guildford, 8th
- 9th January, 1987, Herts 1987, S. 118 (117-126).
353 Vgl. HUMPHRIES, S.: Some Questions Involving Graphical
Explanations, in: ALVEY KNOWLEDGE BASED SYSTEMS CLUB,
EXPLANATION SPECIAL INTEREST GROUP (HRSG.): Proceedings of the Second Workshop, University of Surrey,
January 8-9th, 1987, Herts 1987, S. 131 (131-135).
354 Vgl. ALEXANDER, I.: Graphical Explanation, a.a.O., S. 117.
355 Vgl. FILER, N.P.; NG, D.C.Y.: Demonstration of the"Manchester Graphical Explanations Environment" -MAGEE-,
in: ALVEY KNOWLEDGE BASED SYSTEMS CLUB, EXPLANATION
SPECIAL INTEREST GROUP (HRSG.): The 4th Alvey Explanation Workshop, Proceedings, University of Manchester,
Sep. 14-16., 1988, Herts 1988, S. 38 (37-49).
356 EISENSTADT, M.; BRAYSHAW, M.; DODD, T.: An Advanced
Graphical Tracer and Debugger for Prolog, in: ALVEY
KNOWLEDGE BASED SYSTEMS CLUB, EXPLANATION SPECIAL
INTEREST GROUP (HRSG.): The 4th Alvey Explanation
Workshop, Proceedings, University of Manchester, Sep.
14-16., 1988, Herts 1988, S. 19.
357 Vgl. DODSON, D.C.: Explanation Explanation ..., A Brief
Sketch, in: ALVEY IKBS EXPERT SYSTEMS THEME (HRSG.):
Workshop on 'Explanation', Report and Proceedings,
University of Surrey, 20.-21. March, 1986, Herts 1986, 3. 61
(56-62).
358 Vgl. DODSON, D.C.: Graphical Explanations Group, Research
Recommendations, in: ALVEY KNOWLEDGE BASED SYSTEMS
CLUB, EXPLANATION SPECIAL INTEREST GROUP (HRSG.): The
Second Alvey Explanation Workshop, Proceedings, University of Surrey, Guildford, 8th - 9th January, 1987, Herts 1987, S. 115 (115-116).
359 Vgl. HENNE, P.; KLAR, W.; WITTUR, K.-H.: -DEX.C3-, Ein
Expertensystem zur Fehlerdiagnose im automatischen
Getriebe, a.a.O., S. 117. |
